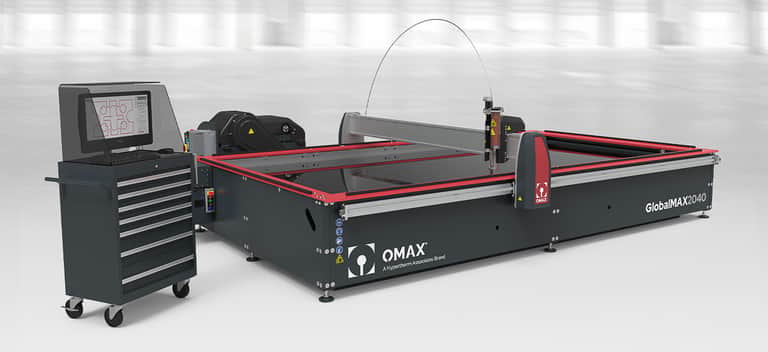

GlobalMAX 2040 CENTRE D’USINAGE PAR JET
Le jet d’eau abrasif GlobalMAX 2040 est un jet d’eau abrasif orienté vers la valeur qui peut couper presque tous les matériaux et une grande variété d’épaisseurs.
-
Enveloppe de coupe de 13′ 3″ x 6′ 8″ (4,03 m x 2,03 m)
-
±0,003″ (±0,076 mm) de précision positionnelle linéaire
Liens connexes:
Le système de jet d’eau inclut la pompe et le logiciel.
Caractéristiques
Caractéristiques standards
- Le logiciel IntelliMAX Global utilise notre modèle de coupe de 4e génération pour réaliser une coupe rapide et efficace
- Le système Omega Drive innovante permet une transition en douceur du mouvement rotatif au mouvement linéaire par rapport aux systèmes d’entraînement à rack et à pignons traditionnels
- L’engrènement Omega Drive minimise le jeu et améliore la fiabilité
Advantages OMAX
-
Ne crée pas de zones affectées thermiquement, ni d’efforts mécaniques
-
Usine une vaste gamme de matériaux et d’épaisseurs, des métaux et des composites au verre et aux plastiques
-
L’absence de changement d’outil & l’installation minimale réduisent la configuratio
DIMENSIONS ET SPÉCIF
Dimensions de la machine/Enveloppe
| Empreinte (avec pompe) | 15' 11" x 13' 5" (4,85 m x 4,09 m) |
|---|---|
| Hauteur (avec tuyauterie anti-coup de fouet) | 9'3" (2,82 m) |
| Poids en ordre de marche | 18421 lb (8356 kg) |
| Poids (réservoir vide) | 5887 lb (2670 kg) |
| Course de coupe X-Y* | 13' 3" x 6' 8" (4,03 m x 2,03 m) |
| Course de l’axe Z (avec l’axe Z motorisé)* | 127 mm (5") |
| Taille de table | 13' 7" x 7' 2" (4,14 m x 2,18 m) |
Spécif modèle
| Charge maximale de matériaux supportée | 100 lbs/sq ft (488 kg/mètres carrés) |
|---|---|
| Exigences électriques | Varie en fonction de la configuration. (Voir les spéc. de la pompe) |
| Niveau de bruit | Inférieur à 80 dBA à un mètre pour la coupe immergée |
| Vitesse | 500 po/min (12,7 m/min) |
| Précision positionnelle linéaire* | ±0,003" (±0,076 mm) |
| Répétabilité* | ±0,001" (±0,025 mm) |
| Circularité du Ballbar* | ±0,007" (±0,178 mm) |
* Les accessoires peuvent réduire la course. Les spécifications de précision sont à 72° F (22° C).
INFO SUR LA POMPE
Technologie d’entraînement direct éprouvée dans des milliers d’installations dans le monde entier
Les pompes GlobalMAX efficaces convertissent plus de 85 % de l’énergie électrique en puissance de coupe pure
En savoir plus sur les pompes OMAX
| GLOBALMAX 30 HP | GLOBALMAX 20 HP | GLOBALMAX 10 HP | |
|---|---|---|---|
| Puissance du moteur | 30 HP (22 kW) | 20 HP (15 kW) | 10 HP (7,5 kW) |
| Puissance MAX du jet | 25,5 HP (19 kW) | 17 HP (12,5 kW) | 7 HP (5,2 kW) |
| Pression de refoulement | 45 000 psi | 45 000 psi | 30 000 psi |
| Orifice & Débit ** | 0,015" / 0,96 gpm (0,33 mm / 3,63 lpm) |
0,012" / 0,62 gpm (0,30 mm / 2,35 lpm) |
0,011" / 0,40 gpm (0,28 mm / 1,51 lpm) |
| Empreinte L x l x h | 52,5" x 31" x 42" (1 334 mm x 787 mm x 1 067 mm) |
52,5" x 31" x 42" (1 334 mm x 787 mm x 1 067 mm) |
**Taille maximale d’orifice recommandée. Les tailles d’orifices plus petites ont un débit plus faible correspondant.
Accessoires
Accessoires axe Z
Traitement de l'eau
Détecteur de collision Terrain Follower
Le Détecteur de collision Terrain Follower est un outil essentiel d’usinage avec des surfaces irrégulières.
Détecteur de caractéristiques laser
Le Détecteur de caractéristiques laser permet une référence visuelle avant d’introduire l’eau et l’effilocheuse.
Tête d’alésage OMAX
Obtenir un perçage fiable des composites et des stratifiés avec un marteau-piqueur OMAX-Engineered.
Système de refroidissement
Le refroidisseur OMAX fournit de l’eau d’entrée à une température constante pour rallonger la durée de vie du joint de pompe pour une production durable plus longue.
Système d'osmose inverse
Le Système d’osmose inverse peut retirer 90 % du total des solides dissous dans l’eau.
Système de recyclage de l'eau
Le Système de recyclage de l’eau OMAX capture et réutilise le trop-plein d’eau exploitable.
